Pachet de baza panouri solare Ferroli cu 2x20 tuburi vidate ECOTUBE NEW 20 cu boiler bivalent Ecounit 300 litri

Pachet de bază panouri solare Ferroli cu 2x20 tuburi vidate ECOTUBE NEW 20 și boiler bivalent ECOUNIT 300 litri

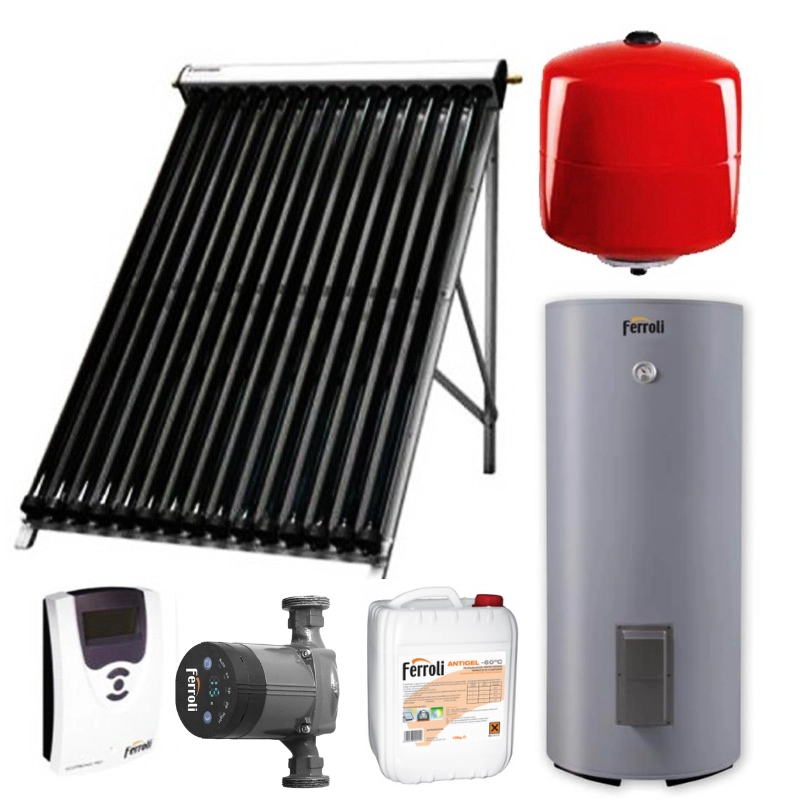

Pachetul de bază Ferroli este alcătuit din două panouri solare ECOTUBE NEW 20, fiecare echipat cu 20 de tuburi vidate Heat Pipe, și un boiler bivalent Ferroli ECOUNIT 300-2C WB cu două serpentine și capacitate de 300 litri. Sistemul utilizează energia solară pentru transferul căldurii către fluidul caloportor.

Stratul selectiv din interiorul tuburilor vidate transformă energia solară în energie termică și transmite căldura către țevile Heat Pipe prin intermediul aripioarelor. Energia termică este apoi transferată către fluidul caloportor, antigel sau apă, prin țeava din cupru.

Mod de funcționare

Lichidul din țevile Heat Pipe se transformă în vapori și ajunge în condensator, unde căldura este transferată prin schimbătorul de căldură. După cedarea energiei, vaporii revin în stare lichidă și se întorc la baza țevii, menținând circulația continuă cât timp colectorul este încălzit de soare.

Pentru circuitul închis este recomandată utilizarea unei soluții de antigel solar cu rezistență la îngheț de -25°C sau -30°C, pentru protejarea distribuitorului panoului.

Beneficii pentru utilizator

• Două panouri solare cu câte 20 de tuburi vidate Heat Pipe.
• Transformarea energiei solare în energie termică prin stratul selectiv al tuburilor vidate.
• Transfer continuu al căldurii către fluidul caloportor atât timp cât panoul este expus la radiația solară.
• Boiler bivalent cu două serpentine și capacitate de 300 litri.
• Montajul panourilor permite o înclinare cuprinsă între 20° și 70° față de orizontală.

Caracteristici tehnice ale panoului solar Ferroli ECOTUBE NEW 20

• Număr tuburi vidate per panou: 20
• Suprafață utilă: 2,74 m²
• Presiune de lucru: 4 bar
• Presiune de test: 10 bar
• Temperatura maximă a agentului termic: 280°C
• Debit recomandat al agentului termic: 50-150 litri/mph
• Volum agent termic: 1,54 litri
• Grosime izolație panou: 40 mm
• Înclinare minimă și maximă: 20°-70° față de orizontală

Dimensiuni și greutate panou

• Distanță între tuburi: 78 mm
• Dimensiune tub vidat: 58 x 1800 mm
• Dimensiune panou: 2020 x 1825 x 155 mm
• Greutate panou: 80 kg

Presiunea de funcționare

Panourile trebuie să funcționeze la o presiune de 4-5 bar. Grupul de circulație IDRO este prevăzut cu o supapă care declanșează la 6 bar.

Boiler bivalent Ferroli ECOUNIT 300-2C WB

Boilerul Ferroli ECOUNIT 300-2C WB are o capacitate de 300 litri și este echipat cu două serpentine.

• Capacitate: 300 litri
• Suprafață serpentină superioară: 0,9 m²
• Suprafață serpentină inferioară: 1,2 m²
• Secțiune serpentină superioară: 1 inch
• Secțiune serpentină inferioară: 1 inch
• Putere serpentină superioară: 21 kW
• Putere serpentină inferioară: 53 kW
• Secțiune recirculare apă caldă menajeră: 3/4 inch
• Secțiune apă caldă menajeră: 1 inch
• Dimensiuni (diametru x înălțime): 650 x 1420 mm
• Greutate: 118 kg

Concluzie

Pachetul de bază panouri solare Ferroli cu 2x20 tuburi vidate ECOTUBE NEW 20 și boiler bivalent ECOUNIT 300 litri combină două colectoare cu tehnologie Heat Pipe și un boiler cu două serpentine, oferind un sistem bazat pe transferul continuu al căldurii către fluidul caloportor prin utilizarea energiei solare.
