Pachet de baza panouri solare Ferroli cu 25 tuburi vidate ECOTUBE NEW 25 si boiler bivalent ECOUNIT 200 litri

Pachet de bază panouri solare Ferroli cu 25 tuburi vidate ECOTUBE NEW 25 și boiler bivalent ECOUNIT de 200 litri

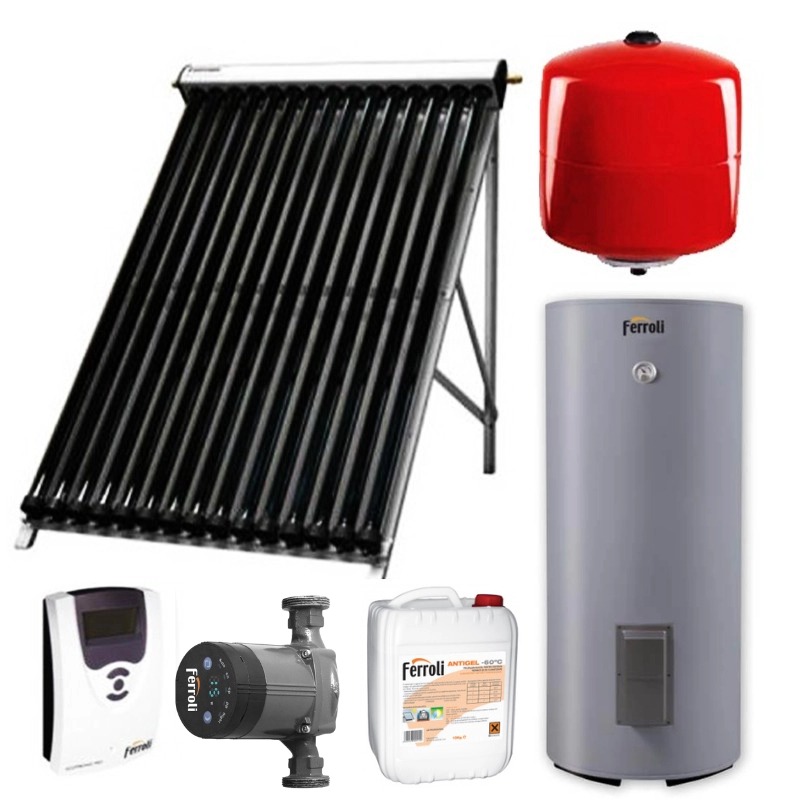

Pachetul de bază Ferroli include un panou solar cu 25 de tuburi vidate heat-pipe ECOTUBE NEW 25 și un boiler bivalent ECOUNIT de 200 litri, prevăzut cu două serpentine. Sistemul transferă energia solară către fluidul caloportor și permite acumularea apei calde în boiler.

Modul de funcționare al panoului solar Ferroli ECOTUBE NEW 25

Stratul selectiv aflat în interiorul tuburilor vidate transformă energia solară în energie termică. Căldura este transferată către țevile heat-pipe prin intermediul aripioarelor.

Lichidul din țevile heat-pipe se transformă în vapori și urcă spre condensator. Căldura trece prin schimbătorul de căldură, iar vaporii revin la starea lichidă și se întorc la baza țevii. Energia termică ajunge apoi la fluidul caloportor, antigel sau apă, prin conducta din cupru.

Transferul termic creează o circulație continuă în conducta heat-pipe atât timp cât panoul solar este încălzit de soare. Sistemul trebuie să funcționeze la presiuni de 4-5 bari, iar grupul de circulație IDRO este prevăzut cu o supapă care se declanșează la 6 bari.

Pentru circuitul închis se recomandă utilizarea unei soluții de antigel solar cu rezistență la îngheț de -25°C sau -30°C, pentru protejarea distribuitorului panoului.

Beneficii și caracteristici importante

• 25 de tuburi vidate heat-pipe pentru transformarea energiei solare în energie termică.
• Boiler bivalent de 200 litri cu două serpentine.
• Transfer continuu de căldură către fluidul caloportor cât timp colectorul este încălzit de soare.
• Conducte heat-pipe din cupru pentru transmiterea căldurii.
• Funcționare recomandată la o presiune de 4-5 bari.
• Posibilitatea utilizării apei sau a antigelului ca fluid caloportor.
• Recomandarea utilizării antigelului solar pentru protecția distribuitorului în circuit închis.
• Boiler cu serpentină superioară și serpentină inferioară.

Date tehnice panou solar Ferroli ECOTUBE NEW 25

• Presiune de lucru: 4 bari
• Temperatură maximă agent termic: 280°C
• Debit recomandat agent termic: 50-150 litri/mph
• Volum agent termic: 1,92 litri
• Dimensiuni tub vidat: 58 × 1800 mm
• Dimensiuni panou: 2020 × 2240 × 155 mm
• Presiune de test: 10 bari
• Număr tuburi vidate: 25
• Greutate panou: 90 kg
• Grosime izolație panou: 40 mm
• Înclinare minimă și maximă: 20°-70° față de orizontală
• Suprafață utilă: 3,75 mp
• Distanță între tuburi: 78 mm

Date tehnice boiler Ferroli ECOUNIT 200-2C F

• Capacitate: 200 litri
• Suprafață serpentină superioară: 0,6 mp
• Suprafață serpentină inferioară: 0,9 mp
• Secțiune serpentină inferioară: 1"
• Secțiune serpentină superioară: 1"
• Putere serpentină inferioară: 29 kW
• Putere serpentină superioară: 18 kW
• Secțiune recirculare ACM: 3/4"
• Secțiune ACM: 1"
• Dimensiuni: 555 × 1340 mm
• Greutate: 82 kg

Concluzie

Pachetul de bază panouri solare Ferroli cu 25 tuburi vidate ECOTUBE NEW 25 și boiler bivalent ECOUNIT de 200 litri combină un colector solar heat-pipe cu un boiler prevăzut cu două serpentine. Transferul continuu al căldurii către fluidul caloportor și capacitatea de acumulare de 200 litri susțin utilizarea sistemului pentru captarea energiei solare și stocarea apei calde.
