Pachet de baza panouri solare Ferroli cu 20 tuburi vidate ECOTUBE NEW 20 si boiler bivalent ECOUNIT 150 litri

Pachet de bază panouri solare Ferroli cu 20 tuburi vidate ECOTUBE NEW 20 și boiler bivalent ECOUNIT 150 litri

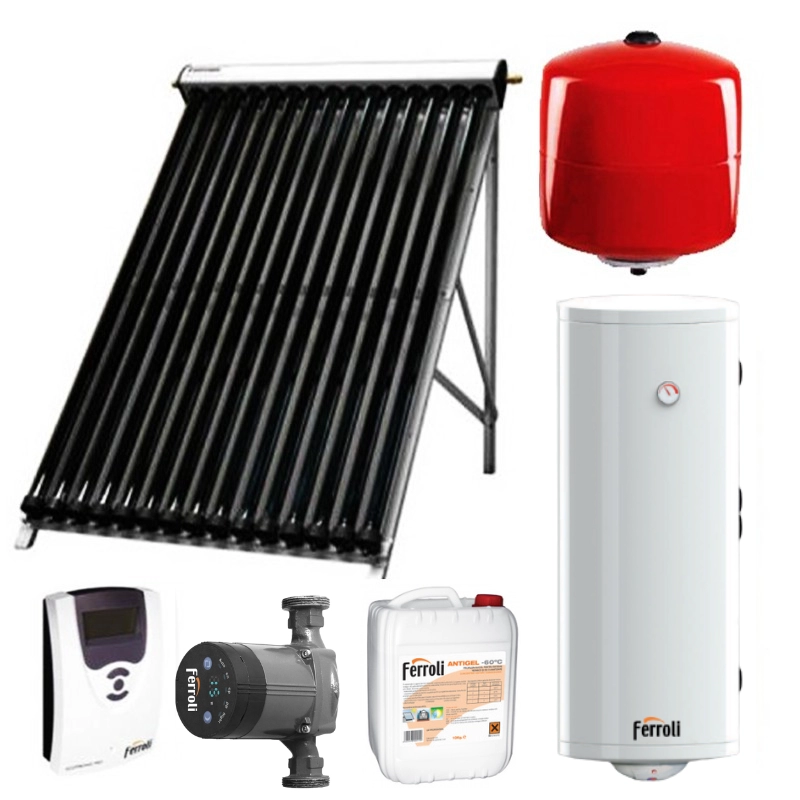

Pachetul de bază Ferroli include un panou solar ECOTUBE NEW 20 cu 20 de tuburi vidate Heat Pipe și un boiler bivalent Ferroli ECOUNIT DW 150, echipat cu două serpentine și având o capacitate de 150 litri. Pachetul utilizează energia solară pentru transferul căldurii către fluidul caloportor.

Stratul selectiv aflat în interiorul tuburilor vidate transformă energia solară în energie termică și transmite căldura către țevile Heat Pipe prin intermediul aripioarelor. Căldura ajunge apoi la fluidul caloportor, antigel sau apă, prin țeava din cupru.

Mod de funcționare

Lichidul din țevile Heat Pipe se transformă în vapori și urcă spre condensator. Căldura trece prin schimbătorul de căldură, iar vaporii revin în stare lichidă și se întorc la baza țevii.

Acest proces menține o circulație continuă în țevile Heat Pipe atât timp cât colectorul este încălzit de soare. Pentru circuitul închis se recomandă utilizarea unei soluții de antigel solar cu rezistență la îngheț de -25°C sau -30°C, pentru protejarea distribuitorului panoului.

Beneficii pentru utilizator

• Panou solar cu 20 de tuburi vidate Heat Pipe.
• Transformarea energiei solare în energie termică prin stratul selectiv al tuburilor vidate.
• Transfer continuu al căldurii către fluidul caloportor cât timp colectorul este încălzit de soare.
• Boiler bivalent de 150 litri, prevăzut cu două serpentine.
• Construcție robustă a boilerului și instalare ușoară.
• Posibilitate de instalare a panoului la o înclinare cuprinsă între 20° și 70° față de orizontală.

Caracteristici tehnice ale panoului solar Ferroli ECOTUBE NEW 20

• Număr de tuburi vidate: 20
• Suprafață utilă: 2,74 m²
• Presiune de lucru: 4 bar
• Presiune de test: 10 bar
• Temperatura maximă a agentului termic: 280°C
• Debit recomandat al agentului termic: 50-150 litri/mph
• Volum agent termic: 1,54 litri
• Grosime izolație panou: 40 mm
• Înclinare minimă și maximă: 20°-70° față de orizontală

Dimensiuni și greutate panou

• Distanță între tuburi: 78 mm
• Dimensiune tub vidat: 58 x 1800 mm
• Dimensiune panou: 2020 x 1825 x 155 mm
• Greutate panou: 80 kg

Presiunea de funcționare

Panoul trebuie să funcționeze la presiuni de 4-5 bar. Grupul de circulație IDRO este prevăzut cu o supapă care declanșează la 6 bar.

Boiler bivalent Ferroli ECOUNIT DW 150

Ferroli ECOUNIT DW 150 este un boiler bivalent cu două serpentine și capacitate de 150 litri. Acesta are o construcție robustă și permite o instalare ușoară.

• Capacitate: 150 litri
• Suprafață serpentină superioară: 0,44 m²
• Suprafață serpentină inferioară: 0,7 m²
• Putere serpentină superioară: 15 kW
• Putere serpentină inferioară: 25 kW
• Dimensiuni diametru x înălțime: 520 x 1085 mm
• Greutate: 77 kg

Concluzie

Pachetul de bază panouri solare Ferroli cu 20 tuburi vidate ECOTUBE NEW 20 și boiler bivalent ECOUNIT 150 litri combină un colector solar cu tehnologie Heat Pipe și un boiler de 150 litri cu două serpentine. Configurația permite utilizarea energiei solare și transferul continuu al căldurii către fluidul caloportor.
