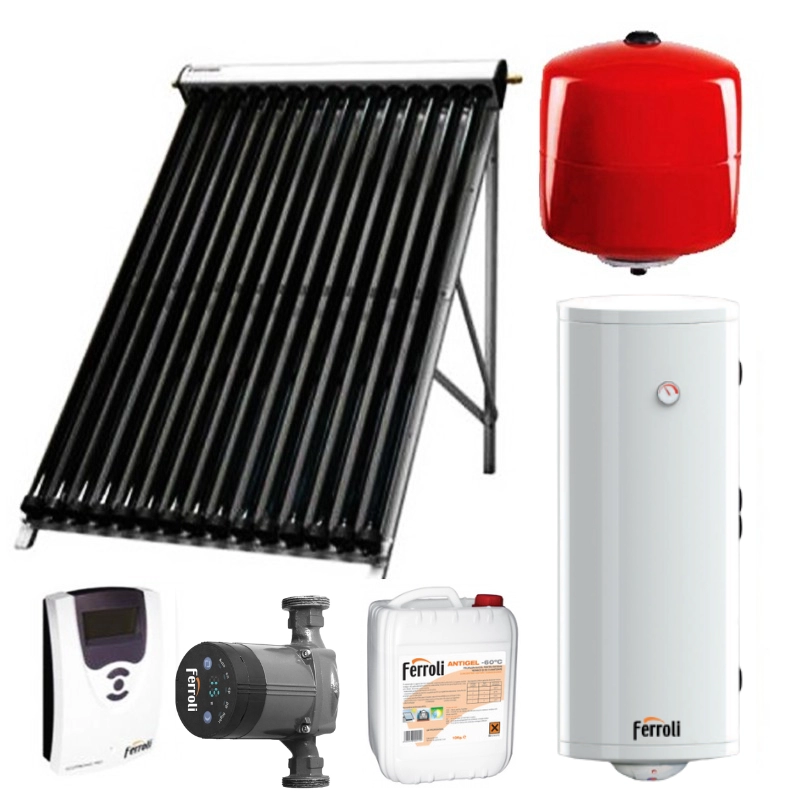

Pachet de baza panouri solare Ferroli cu 15 tuburi vidate ECOTUBE NEW 20 si boiler bivalent ECOUNIT 150 litri

Pachet de baza panouri solare Ferroli cu 15 tuburi vidate ECOTUBE NEW 20 si boiler bivalent ECOUNIT 150 litri

Pachetul de baza Ferroli este destinat producerii apei calde cu ajutorul energiei solare. Acesta combina un panou solar cu 15 tuburi vidate Heat Pipe si un boiler bivalent Ferroli ECOUNIT DW 150, prevazut cu doua serpentine si capacitate de 150 litri.

Panoul solar transforma energia solara in energie termica prin stratul selectiv din interiorul tuburilor vidate. Caldura este transferata catre tevile Heat Pipe prin intermediul aripioarelor, apoi ajunge la fluidul caloportor prin teava din cupru.

Mod de functionare

Lichidul din tevile Heat Pipe se transforma in vapori si urca spre condensator. Caldura trece prin schimbatorul de caldura, iar vaporii revin la starea lichida si se intorc la baza tevii.

Procesul creeaza o circulatie continua in tevile Heat Pipe atat timp cat panoul este incalzit de soare. Fluidul caloportor utilizat poate fi antigel sau apa.

Pentru circuitul inchis se recomanda o solutie de antigel solar rezistenta la temperaturi de inghet de -25°C sau -30°C, pentru protejarea distribuitorului panoului.

Beneficii pentru utilizator

• Valorifica energia solara prin intermediul tuburilor vidate Heat Pipe.
• Transfera caldura catre fluidul caloportor prin teava din cupru.
• Boilerul bivalent de 150 litri este prevazut cu doua serpentine.
• Boilerul are o constructie robusta si permite o instalare usoara.
• Panoul poate fi instalat la o inclinare cuprinsa intre 20° si 70° fata de orizontala.

Caracteristici importante ale panoului solar Ferroli ECOTUBE NEW 15

• Numar de tuburi vidate: 15
• Suprafata de captare: 2,06 m²
• Presiune de lucru: 4 bar
• Presiune de test: 10 bar
• Temperatura maxima a agentului termic: 280°C
• Debit recomandat al agentului termic: 50-150 litri/m²
• Volum agent termic: 1,15 litri
• Grosime izolatie panou: 40 mm
• Inclinare minima si maxima: 20°-70° fata de orizontala

Dimensiuni si greutate

• Distanta dintre tuburi: 78 mm
• Dimensiune tub vidat: 58 x 1800 mm
• Dimensiune panou: 2020 x 1410 x 155 mm
• Greutate panou: 74 kg

Presiunea de functionare

Panoul trebuie sa functioneze la presiuni de 4-5 bar. Grupul de circulatie IDRO este prevazut cu o supapa care se declanseaza la 6 bar.

Boiler bivalent Ferroli ECOUNIT DW 150

Ferroli ECOUNIT DW 150 este un boiler bivalent cu doua serpentine si capacitate de 150 litri. Constructia robusta si instalarea usoara completeaza configuratia pachetului solar.

• Capacitate: 150 litri
• Suprafata serpentina superioara: 0,44 m²
• Suprafata serpentina inferioara: 0,7 m²
• Putere serpentina inferioara: 25 kW
• Putere serpentina superioara: 15 kW
• Dimensiuni diametru x inaltime: 520 x 1085 mm
• Greutate: 77 kg

Concluzie

Pachetul de baza panouri solare Ferroli cu 15 tuburi vidate si boiler bivalent ECOUNIT 150 litri reuneste tehnologia Heat Pipe, o suprafata de captare de 2,06 m² si un boiler cu doua serpentine. Este o alegere potrivita pentru utilizarea energiei solare in producerea apei calde, cu transfer continuu al caldurii catre fluidul caloportor.
