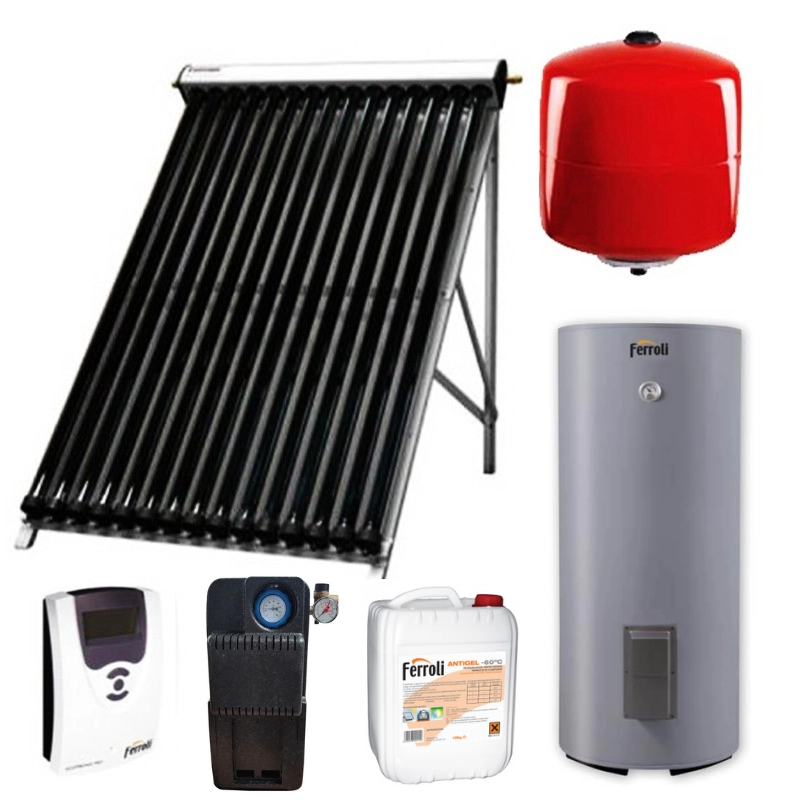

Pachet confort panouri solare Ferroli cu 2x20 tuburi vidate ECOTUBE NEW 20 cu boiler bivalent Ecounit 300 litri

Pachet confort panouri solare Ferroli cu 2 x 20 tuburi vidate ECOTUBE NEW 20 și boiler bivalent ECOUNIT de 300 litri

Pachetul confort Ferroli include două panouri solare ECOTUBE NEW 20, fiecare echipat cu 20 de tuburi vidate heat-pipe, și un boiler bivalent ECOUNIT 300-2C WB cu o capacitate de 300 litri și două serpentine. Sistemul transformă energia solară în energie termică și transferă căldura către fluidul caloportor.

Modul de funcționare al panourilor solare Ferroli ECOTUBE NEW 20

Stratul selectiv din interiorul tuburilor vidate transformă energia solară în energie termică și transmite căldura către țevile heat-pipe prin intermediul aripioarelor.

Lichidul din țevile heat-pipe se transformă în vapori și urcă spre condensator. Căldura trece prin schimbătorul de căldură, iar vaporii revin la starea lichidă și se întorc la baza țevii heat-pipe. Energia termică ajunge la fluidul caloportor, apă sau antigel, prin conducta din cupru.

Transferul de căldură produce o circulație continuă în conducta heat-pipe atât timp cât colectorul este încălzit de soare. Panourile trebuie să funcționeze la presiuni de 4-5 bari, iar grupul de circulație IDRO este prevăzut cu o supapă care se declanșează la 6 bari.

Pentru circuitul închis se recomandă utilizarea unei soluții de antigel solar cu rezistență la îngheț de -25°C sau -30°C, pentru protejarea distribuitorului panoului.

Beneficii și caracteristici importante

• Două panouri solare ECOTUBE NEW 20, fiecare cu 20 de tuburi vidate heat-pipe.
• Boiler bivalent ECOUNIT de 300 litri, prevăzut cu două serpentine.
• Transformarea energiei solare în energie termică prin stratul selectiv al tuburilor vidate.
• Transfer continuu de căldură către fluidul caloportor cât timp colectorul este încălzit de soare.
• Conducte heat-pipe din cupru pentru transferul energiei termice.
• Funcționare la presiuni de 4-5 bari.
• Posibilitatea utilizării apei sau a antigelului ca fluid caloportor.
• Utilizarea recomandată a antigelului solar în circuit închis.

Date tehnice boiler Ferroli ECOUNIT 300-2C WB

• Capacitate: 300 litri
• Suprafață serpentină superioară: 0,9 mp
• Suprafață serpentină inferioară: 1,2 mp
• Secțiune serpentină inferioară: 1"
• Secțiune serpentină superioară: 1"
• Putere serpentină inferioară: 53 kW
• Putere serpentină superioară: 21 kW
• Secțiune recirculare ACM: 3/4"
• Secțiune ACM: 1"
• Dimensiuni: 650 x 1420 mm
• Greutate: 118 kg

Date tehnice pentru fiecare panou solar Ferroli ECOTUBE NEW 20

• Presiune de test: 10 bari
• Presiune de lucru: 4 bari
• Temperatură maximă a agentului termic: 280°C
• Debit recomandat al agentului termic: 50-150 litri/mph
• Volum agent termic: 1,54 litri
• Grosime izolație panou: 40 mm
• Înclinare minimă și maximă: 20°-70° față de orizontală
• Suprafață utilă: 2,74 mp
• Distanță între tuburi: 78 mm
• Dimensiune tub vidat: 58 x 1800 mm
• Dimensiune panou: 2020 x 1825 x 155 mm
• Număr tuburi vidate: 20
• Greutate panou: 80 kg

Concluzie

Pachetul confort panouri solare Ferroli cu 2 x 20 tuburi vidate ECOTUBE NEW 20 și boiler bivalent ECOUNIT de 300 litri combină două colectoare solare heat-pipe cu un boiler de capacitate mare, prevăzut cu două serpentine. Sistemul asigură transferul continuu al energiei termice către fluidul caloportor atât timp cât panourile sunt încălzite de soare.
