Pachet confort panou solar Ferroli cu 25 tuburi vidate ECOTUBE NEW 25 cu boiler bivalent Ecounit 200 litri

Pachet confort panou solar Ferroli cu 25 tuburi vidate ECOTUBE NEW 25 si boiler bivalent ECOUNIT 200 litri

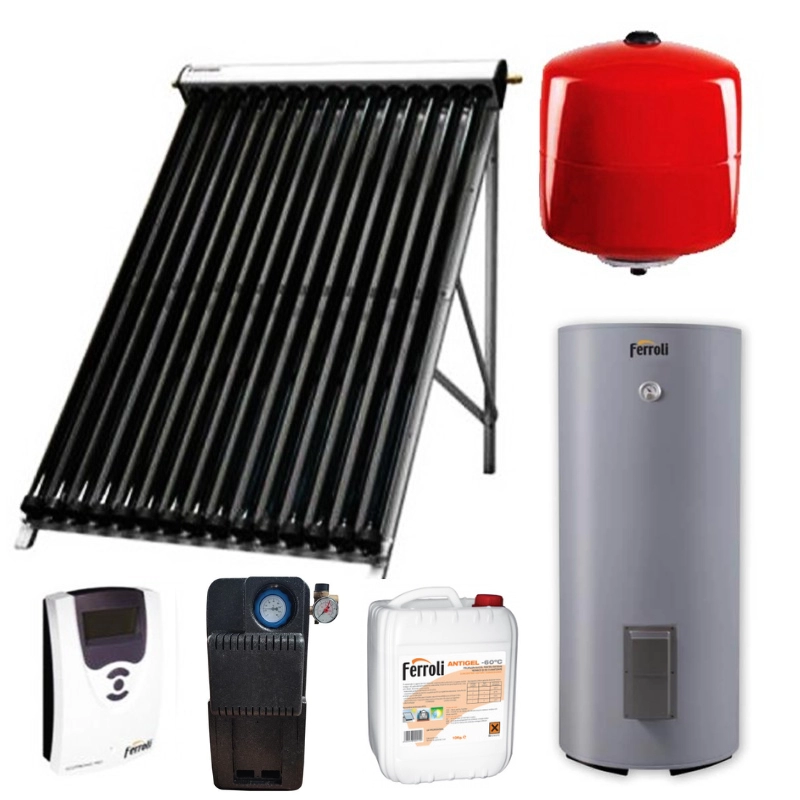

Pachetul confort Ferroli include un panou solar ECOTUBE NEW 25 cu 25 de tuburi vidate Heat Pipe si un boiler bivalent Ferroli ECOUNIT 200-2C F, echipat cu doua serpentine si avand o capacitate de 200 litri.

Panoul solar transforma energia solara in energie termica prin stratul selectiv aflat in interiorul tuburilor vidate. Caldura este transferata catre tevile Heat Pipe prin intermediul aripioarelor, apoi ajunge la fluidul caloportor, antigel sau apa, prin teava din cupru.

Mod de functionare

Lichidul din tevile Heat Pipe se transforma in vapori si urca spre condensator. Caldura trece prin schimbatorul de caldura, iar vaporii revin in stare lichida si se intorc la baza tevii.

Acest proces mentine o circulatie continua in tevile Heat Pipe atat timp cat colectorul este incalzit de soare. Pentru circuitul inchis se recomanda utilizarea unei solutii de antigel solar cu rezistenta la inghet de -25°C sau -30°C, pentru protejarea distribuitorului panoului.

Beneficii pentru utilizator

• Panou solar cu 25 de tuburi vidate Heat Pipe.
• Transformarea energiei solare in energie termica prin stratul selectiv al tuburilor vidate.
• Transfer continuu al caldurii catre fluidul caloportor cat timp colectorul este incalzit de soare.
• Boiler bivalent cu doua serpentine si capacitate de 200 litri.
• Posibilitate de instalare a panoului la o inclinare cuprinsa intre 20° si 70° fata de orizontala.

Caracteristici tehnice ale panoului solar Ferroli ECOTUBE NEW 25

• Numar de tuburi vidate: 25
• Suprafata utila: 3,75 m²
• Presiune de lucru: 4 bar
• Presiune de test: 10 bar
• Temperatura maxima a agentului termic: 280°C
• Debit recomandat al agentului termic: 50-150 litri/mph
• Volum agent termic: 1,92 litri
• Grosime izolatie panou: 40 mm
• Inclinare minima si maxima: 20°-70° fata de orizontala

Dimensiuni si greutate panou

• Distanta intre tuburi: 78 mm
• Dimensiune tub vidat: 58 x 1800 mm
• Dimensiune panou: 2020 x 2240 x 155 mm
• Greutate panou: 90 kg

Presiunea de functionare

Panoul trebuie sa functioneze la presiuni de 4-5 bar. Grupul de circulatie IDRO este prevazut cu o supapa care declanseaza la 6 bar.

Boiler bivalent Ferroli ECOUNIT 200-2C F

Ferroli ECOUNIT 200-2C F este un boiler bivalent cu doua serpentine si capacitate de 200 litri.

• Capacitate: 200 litri
• Suprafata serpentina superioara: 0,6 m²
• Suprafata serpentina inferioara: 0,9 m²
• Sectiune serpentina superioara: 1 inch
• Sectiune serpentina inferioara: 1 inch
• Putere serpentina superioara: 18 kW
• Putere serpentina inferioara: 29 kW
• Sectiune recirculare apa calda menajera: 3/4 inch
• Sectiune apa calda menajera: 1 inch
• Dimensiuni diametru x inaltime: 555 x 1340 mm
• Greutate: 82 kg

Concluzie

Pachetul confort panou solar Ferroli cu 25 tuburi vidate ECOTUBE NEW 25 si boiler bivalent ECOUNIT 200 litri combina un colector solar cu tehnologie Heat Pipe si un boiler de 200 litri cu doua serpentine. Configuratia permite utilizarea energiei solare si transferul continuu al caldurii catre fluidul caloportor.
